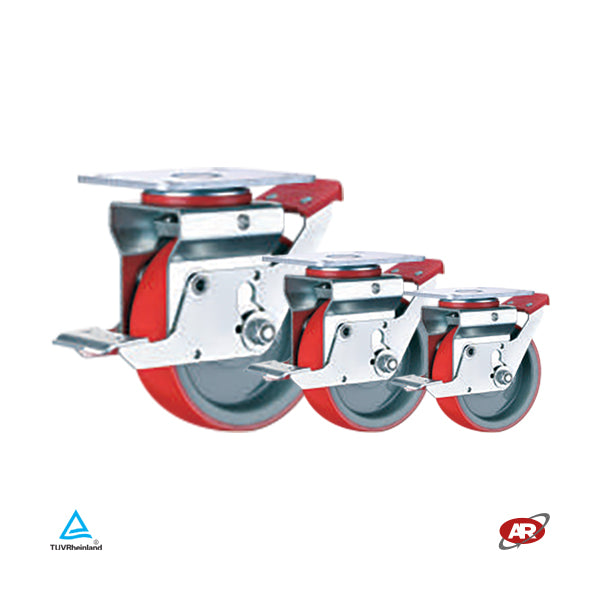

Roues d'échafaudage en POLYURETHANE et POLYAMIDE | NYPU4B | Diamètre de 125 à 200 mm | SOUTIEN | PLAQUE

Les roues d'échafaudage NYPU4B avec bande de roulement en polyuréthane et centre en polyamide garantissent résistance et durabilité aux échafaudages et échafaudages. Les supports en acier galvanisé avec plaque pivotante offrent une stabilité, tandis que la galvanisation testée au brouillard salin pendant 48 heures assure une protection contre la corrosion. Le matériau certifié RoHS garantit qualité et sécurité. Disponibles en diamètres de 125, 150 et 200 mm, ils ont un espacement des trous de 105x80 mm avec un trou de 11x13,5 mm. Le modèle 125 mm supporte 600 kg avec une hauteur de 158 mm et un déport de 30 mm, le modèle 150 mm supporte 700 kg avec une hauteur de 181 mm, tandis que la version 200 mm a une hauteur de 241 mm, une capacité de 700 kg et un déport de 40 mm. Disponible avec frein à pied et personnalisable sur demande.

Balises :

Certificato, diametro 125, diametro 150, diametro 200, NYPU4B, piastra, piastra girevole, poliammide, poliuretano, ponteggi, RoHS, Ruote, Ruote per ponteggi, scaffali, supporti, supporto, trabattelli, Zincatura

Certificato, diametro 125, diametro 150, diametro 200, NYPU4B, piastra, piastra girevole, poliammide, poliuretano, ponteggi

Depuis

AR.Trade s.r.l.

Code article:

J125NYPU4B

les gens voient ça en ce moment

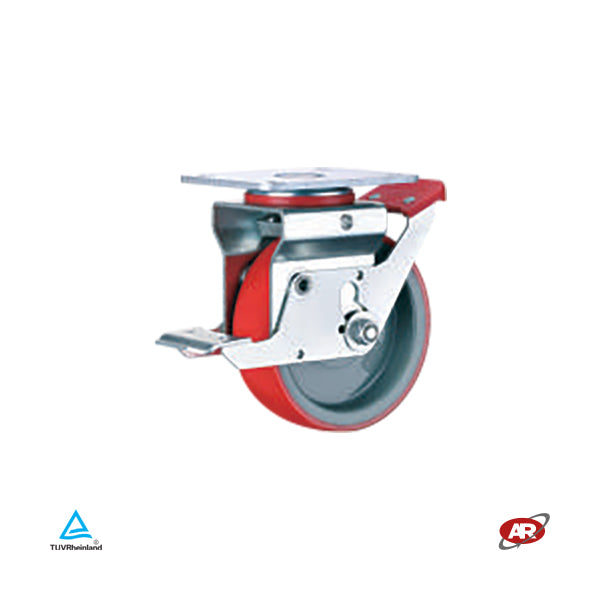

Roues avec bande de roulement en polyuréthane et corps en polyamide .

Utilisation : échafaudage et échafaudage. Supports : en acier galvanisé avec plateau tournant. Matériau de roue certifié RoHS. Galvanisation soumise à un test au brouillard salin pendant 48 heures.

Température ambiante (°C) : -15 / +80
Dureté (ShA) : 85 ± 5

Frein à pédale disponible en différentes versions. Possibilité de personnalisation sur demande.

(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(kg)	Compenser [mm]	[Code]
125	40	158	135x110	105x80	11x13,5	600	30	J125NYPU4B
150	45	181	135x110	105x80	11x13,5	700	30	J150NYPU4B
200	50	241	135x110	105x80	11x13,5	700	40	J200NYPU4B

TYPE DE DÉFILEMENT


Trou de douille	Cage à rouleaux	Roulements à billes

TYPE DE SOL


Ciment	Céramique	Tapis	Asphalte	Copeaux	Grillé	Chemin de terre

TYPE DE SUPPORT


Plaque fixe	Platine	Platine tournante avec frein	Rotatif avec trou central	Rotatif avec trou central et frein	Rotatif avec tige filetée	Rotatif avec tige filetée et frein	Rotatif avec tige lisse	Rotatif avec tige lisse et frein

TAILLES DES ROUES


Diamètre de la roue	Largeur de bande	Diamètre du trou du moyeu	Longueur du moyeu	Hauteur totale	Taille de la plaque	Espacement des trous	Diamètre du trou	Diamètre du trou traversant	Diamètre de la broche	Hauteur de la broche

CONDITIONS D'UTILISATION


Dureté	Température ambiante	Débit

GUIDE DE CHOIX DES ROUES

Une roue est un objet circulaire capable de tourner autour d'un axe central.

La roue est composée des éléments suivants :
1. noyau
2. revêtement
3. moyeu
4. soutien

Les roues peuvent être fabriquées à partir de matériaux différents, tant pour le noyau que pour le revêtement. De plus, ils diffèrent par leur taille, leur type de coulissement et leur capacité de charge. Pour chaque besoin individuel, il est essentiel d'identifier la roue la plus adaptée, avec n'importe quel support.
Dans ce choix il faut prendre en compte le type d'utilisation, l'environnement d'utilisation et la charge qu'il devra supporter.

LE SOUTIEN
Le support est un élément de liaison entre la roue et le chariot/la machine/l'équipement, etc. Les roues à commande manuelle ne sont généralement pas des roues motrices mais sont uniquement destinées aux opérations de remorquage ou de poussée avec des moyens manuels ou mécaniques à vitesse réduite (max 4 km/h).

Il existe différents types de supports selon le type de rotation et de mouvement qui permettent :

Supports rotatifs
Les supports rotatifs tournent autour de leur axe vertical lorsque la direction du déplacement change. Ils peuvent être à plaque, à trou traversant, à goupille lisse ou à goupille filetée. Tous ces types de supports peuvent avoir un frein intégré.

Supports fixes
Il ne peut pas tourner, il sert à maintenir la roue le long d'une ligne de guidage et n'est disponible que dans la version plaque.

Sur le même chariot/machine/équipement, il est possible d'utiliser des roues avec des supports différents pour maximiser ses performances.

TYPES DE DÉFILEMENT

	Trou de bague : La bague est le type de coulissement le plus simple, le moins cher et le plus résistant. Les roues à roulettes et à trous traversants sont normalement utilisées pour les chariots déplacés à faible vitesse et sur de courtes distances. Ce type de coulissement ne nécessite pas d'entretien particulier sauf dans certains cas où l'utilisation de graisse et d'huile est recommandée. Il est particulièrement résistant à la corrosion et aux chocs.
	Cage à aiguilles : Le roulement à cage à aiguilles est un coulisseau robuste avec un petit espace d'installation qui ne nécessite aucun entretien particulier. C'est le type coulissant le plus utilisé pour les charges légères à moyennes. Il est constitué de rouleaux en acier enfermés dans une structure en acier ou en nylon. Les rouleaux sont lubrifiés lors du montage et ne nécessitent donc aucun entretien supplémentaire.
	Roulement à billes : Le roulement à billes est idéal pour les charges moyennes à lourdes où la facilité de glissement est d'une importance primordiale. Il est composé de billes d'acier insérées dans une cage qui tourne entre un anneau externe et un anneau interne également en acier. Les billes sont lubrifiées lors du montage et scellées pour une meilleure étanchéité.

TYPES DE SUPPORTS

Pour les roues avec supports fixes et rotatifs, il est nécessaire de fixer solidement la roue au chariot/équipement/machine.

Les éléments de fixation présents dans nos roues sont les suivants :

Fixation de plaque

à visser, il est recommandé pour toutes machines ou surfaces planes. Ils sont utilisés aussi bien pour des charges légères que pour des capacités élevées, généralement pour des applications industrielles.
Une attention particulière doit être portée aux dimensions de la plaque, à l'espacement des trous de fixation ainsi qu'au diamètre des trous de fixation.

Fixation avec trou central

Ce type de fixation possède un trou central pour visser sur le chariot.
Une attention particulière doit être portée au diamètre de la plaque et au diamètre du trou central.

Fixation avec tige filetée

la tige est vissée directement dans le chariot et fixée avec un écrou. Il faut faire attention au diamètre de la tige filetée et à la longueur de la tige.

Fixation avec tige lisse

la tige est fixée directement dans un tube ou un trou. Il est utilisé dans le cas de roues pour charges légères.
Il existe également une version avec tige clipsable : la tige est insérée dans un tube spécial et fixée avec un anneau à ressort.
Les roues avec ce type de fixation sont rapides à monter et sont généralement utilisées pour les roues de meubles.
Lors du choix d'une fixation à tige, le diamètre et la longueur de la tige doivent être pris en compte.

TYPES DE BANDE DE ROULEMENT
